工业控制嵌入式系统低功耗设计的三个关键技术要点

日期:2026-08-12 标签:电子技术,计算机软硬件,嵌入式开发,电路设计

在工业控制领域,嵌入式系统的功耗设计早已不是“能跑就行”的及格线问题。现场仪表、边缘控制器、远程终端单元(RTU)这些设备往往部署在机柜深处或户外杆塔上,散热条件恶劣,供电链路脆弱。我们团队在承接多个产线改造项目后发现,很多故障并非来自功能逻辑,而是功耗失控导致的温升与电源波动。低功耗设计本质上是**在电子技术约束下,对计算机软硬件资源做精细化的预算管理**,它直接决定设备的可靠性与维护成本。

一、时钟与电压的动态协同:最容易被忽视的“隐形能耗”

多数工程师习惯用固定主频跑完整个任务周期,但工业现场的真实负载往往是突发的——采集100ms,运算20ms,然后休眠2秒。此时若保持高频运行,浪费的功耗占比可能超过40%。我们常用的做法是**基于实时任务表驱动DVFS(动态电压频率调节)**,将MCU内核电压在1.2V与0.9V之间切换,配合外设总线独立门控。以Cortex-M7内核为例,在240MHz运行与在64MHz下运行,同一条指令的能耗比约为1:0.37,这个差距在电池供电的无线压力变送器上尤为致命。

需要留意的是,单纯调频而不调压,动态功耗(P = C·V²·f)的优化会大打折扣。因此电路设计上必须选用支持快速电压切换的DC-DC(如TPS62840),并确保软件中电压切换的滞后阈值不小于50mV,否则容易引发时钟抖动或总线竞争。

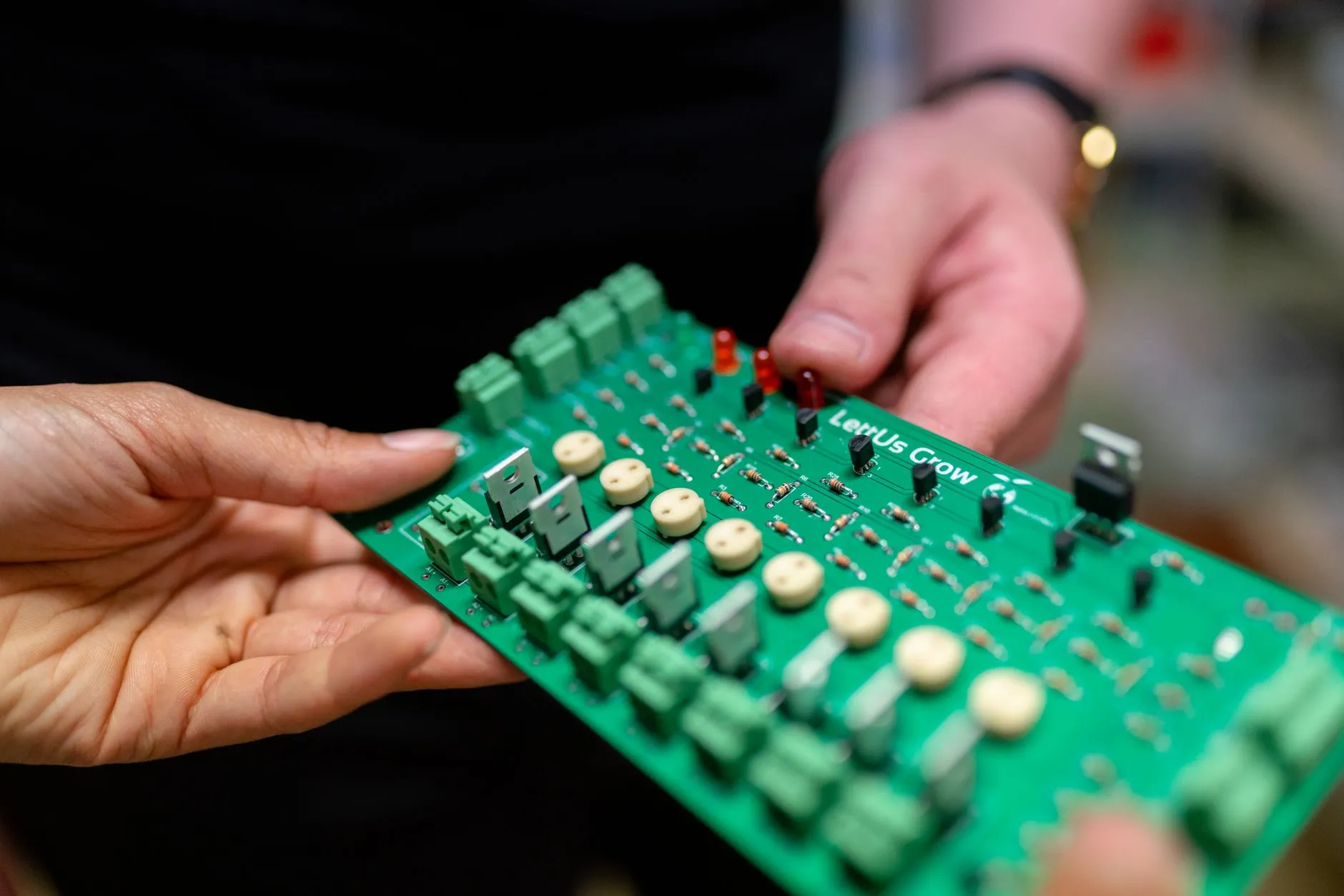

工业控制嵌入式系统低功耗设计的三个关键技术要点正文配图 1

二、外设与通信接口的“按需供电”策略

很多工业板卡上的RS-485收发器、CAN收发器、模拟前端(AFE)在待机时依然消耗着毫安级电流。一块典型的4-20mA环路供电仪表,其总电流预算往往只有3.5mA,留给数字部分的余量不足1mA。若不加处理,仅一个闲置的CAN收发器就会吃掉0.8mA。我们的设计规范里要求所有外围芯片的使能引脚必须由GPIO独立控制,并且**在进入低功耗模式前,将未使用的IO口配置为模拟输入或高阻态**,避免漏电路径。

更进一步的策略是分时供电:在采样间隙切断传感器桥路的电源,在通信时再开启射频前端。以Sub-1GHz模块(如SX1262)为例,其接收电流约5mA,发射峰值可达45mA,但若将唤醒时间压缩到200μs内,平均电流可以控制在0.3mA以下。这里的关键在于**软件休眠状态机的响应延迟**必须与硬件上电稳定时间匹配,否则会出现数据丢失或通信重试,反而拉高整体功耗。

2.1 关于低功耗模式选择的提醒

不要盲目迷信“深度睡眠”模式。不少MCU的STOP模式虽然静态电流低至1μA以下,但唤醒后需要重建PLL和Flash时钟,恢复时间可能长达数毫秒。对于需要快速响应中断的工业协议(如EtherCAT或Profinet),这个延迟可能导致报文超时。相比之下,待机电流3μA左右的Sleep模式配合定时唤醒,往往更符合现场实时性要求。

三、嵌入式开发中的功耗测量与验证

低功耗设计不能靠估算,必须**借助高精度电流探头和长时间记录仪**进行全生命周期验证。我们内部的标准流程是:用串联电阻法(1Ω/0.1%)配合16位ADC,以100kHz采样率记录设备从上电、运行、待机到休眠的完整电流波形。重点观察两个指标——稳态基线与瞬态尖峰。例如某款RTU在实际测量中发现,其4G模块在注册网络时会产生2A的尖峰,持续3ms,这足以让前端LDO跌落200mV,进而引发复位。后来在电路设计上增加了一个220μF的钽电容并调整了软件重试间隔,问题才彻底解决。

另外,**嵌入式开发的代码质量直接影响功耗**。轮询方式比中断方式多消耗约30%的CPU周期;频繁的浮点运算是整数运算能耗的8-12倍。在工业算法中,用定点数重写PID控制器,不仅能减少Flash访问次数,还能降低总线翻转率。我们曾在一个流量计量项目中,通过将滤波算法从浮点改为Q15定点,整机功耗下降了11%,且精度损失小于0.05%。

  • 硬件层:选择低静态电流的LDO或高效Buck,关注其在不同负载下的效率曲线,而非只看峰值效率。
  • 软件层:合理利用位带操作和DMA传输,减少CPU唤醒次数;将不常用的外设时钟在初始化后立即关闭。
  • 系统层:对通信报文做批处理合并,减少协议栈唤醒频率;在非实时任务中使用低优先级空闲钩子函数。

常见问题:为什么用了低功耗MCU,整机功耗还是降不下来?

这个问题我们被客户问过很多次。多数情况并非MCU本身的问题,而是**电源树设计不合理**。例如,一颗5V转3.3V的LDO,其自身静态功耗就有2-3mA,若整板待机电流才8mA,LDO就占了近三成。建议改用静态电流低于1μA的LDO(如TPS7A02),或者直接采用一级Buck降压到3.3V,再为模拟部分单独做LC滤波。此外,检查一下调试接口,J-Link或ST-Link的调试器在连接状态下会拉高目标板的功耗,量产测试时务必断开调试器。

工业控制嵌入式系统的低功耗设计,从来不是单一芯片选型的问题,而是**电子技术、计算机软硬件协同与电路设计**三者深度耦合的系统工程。从时钟调度的每一微秒,到电源路径上的每一毫欧,都值得反复推敲。北京穹源科技有限公司在多个流程工业现场积累的实测数据表明,采用上述三项技术后,典型设备平均功耗可降低35%-50%,同时故障率下降约20%。低功耗不是妥协,而是对设计精细化程度的直接映射,希望这些经验能为你的项目提供一些实证参考。
